PCB à impédance contrôlée

Bittele Electronics fournit gratuitement sur demande des calculs de montant de couches et les calculs d’impédance. Nos ingénieurs d’application sur le terrain sont prêts à vous aider à tout moment. Nous allons travailler avec votre équipe d’ingénieurs au niveau conceptuel sur le design des circuits imprimés, pour vous aider à obtenir les meilleurs résultats dans le contrôle d’impédance, en choisissant le matériau approprié et le montant de couches corrects (stack up).

Les capacités de Bittele pour le montant de couches (stack up) comprennent :

1. Stack-up gratuit
2. Impédance gratuite
3. Version hybride
4. PCB RF

Bittele Electronics essaie de garder les matériaux communs dans notre inventaire en tout temps. Les matériaux communs incluent :

1. Des feuilles de cuivre de poids élevés de : 2 oz, 3 onces ; de poids plus lourds (avec délai)
2. Des poids de cuivre inhabituels : H/1 oz, H/2 oz, 1/2 oz
3. Des feuilles de métal : 1/4 oz, H oz, 1 oz, 2 oz, 3 oz

Considération pour la sélection des PCB construites de feuilles de métal, ou intégrés

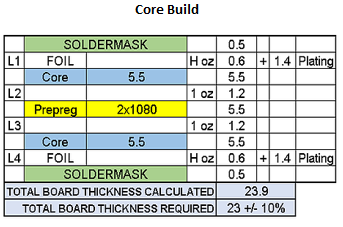

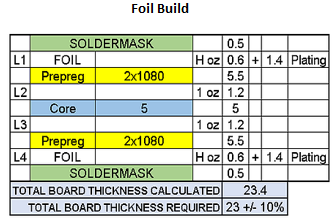

Par défaut, Bittele Electronics préfère utiliser des PCB construites de feuilles de métal, dans le but de fabriquer les PCB les moins chères. Au besoin, nous utiliserons aussi des PCB intégrés. Les PCB construites de feuilles de métal ont non seulement tendance à être plus économique que les PCB intégrés, mais sont aussi plus faciles à traiter. La photo ci-dessous illustre la différence entre les PCB construites de feuilles de métal et les PCB intégrés.

Les PCB construites de feuilles de métal utilisent 1 noyau de moins que les PCB intégrés pour le montant de couches (stack up). L’extérieur est constitué de feuilles d’aluminium. En outre, les feuilles en différents poids de cuivre sont beaucoup plus faciles à acquérir. Étant donné que les PCB de feuilles de métal sont faites d’aluminium, ils peuvent être utilisés sur n’importe quelle armature indépendamment du matériau utilisé. Les prepregs sont moins coûteux, et donc les noyaux surtout si le noyau est de 5 Mils ou plus petit.

Les PCB intégrés ont leurs noyaux à l’extérieur, donc il n’y a pas besoin d’utiliser des feuilles d’aluminium. Selon la disponibilité des matériaux, c’est parfois difficile d’acquérir un matériel base avec des poids de cuivre inégaux. Cela oblige le fabricant de PCB à réduire les noyaux, ce qui est coûteux étant donné que les coûts de main-d'œuvre sont impliqués. Mis à part la main-d'œuvre, le fabricant de PCB doit utiliser des matériaux de cuivre à poids supérieur, ce qui le rend plus coûteux.

Calculs d’impédance

Bittele Electronics utilise le calculateur d'impédance Polar SI8000 standard pour calculer l'impédance. Nous fournissons un rapport d’impédance et des coupons TDR sérialisés avec chaque expédition sans frais. En général, les concepteurs utilisent les valeurs de la feuille de données prepreg publiées pour calculer l’impédance. Nous avons effectué des recherches approfondies au cours des années pour découvrir notre épaisseur prepreg « out or press », également connu sous le nom d’épaisseur de compression. Aider de ces valeurs, nous avons affiné nos calculs d’impédance afin qu’ils soient plus proches des valeurs réelles sur le circuit imprimé fini. C’est pourquoi nous vous encourageons à travailler avec notre équipe et nos ingénieurs d’application expérimentés au niveau conceptuel, afin que nous puissions vous aider à affiner vos calculs d’impédance.

Nous avons en stock tous les panneaux de fabrication avec au moins 2 coupons TDR placés en diagonale à travers le panneau. Les deux coupons sont sérialisés au panneau et déployés (le cas échéant). Comme mentionné ci-dessus, nous fournissons un coupon TDR sérialisé et un rapport avec tous nos envois sans frais.
